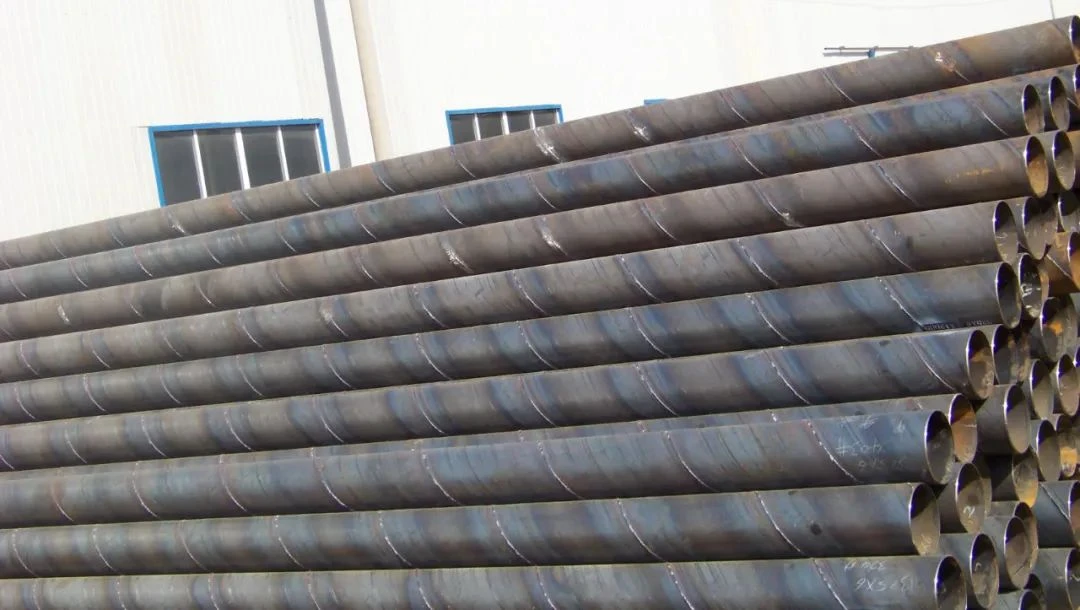

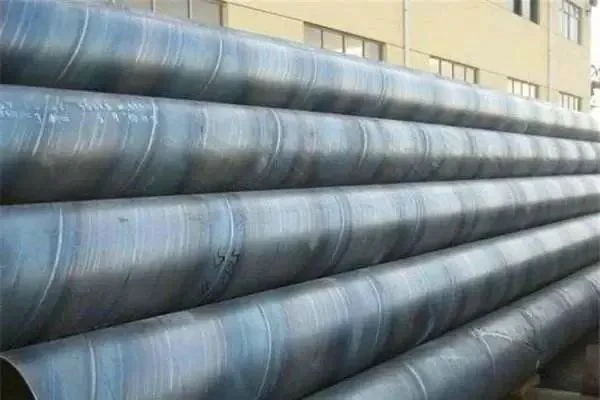

Цевни транспорт, као ефикасан, посебан начин транспорта, игра све значајнију улогу у областима транспорта нафте и гаса. Тренутно се транспортни цевоводи великог калибра углавном састоје од челичних цеви за спирално заваривање. Да би се обезбедио поуздан рад транспортног цевовода, квалитет спиралне челичне цеви која се користи мора бити строго гарантован. Због тога је неопходно спровести недеструктивну детекцију завара пре него што челична цев изађе из фабрике како би се елиминисале скривене опасности.
Ефикасан метод за детекцију дефекта заваривања је коришћење технологије ултразвучне детекције рефлексије импулса. Пошто је углавном да се утврди да ли постоји квар, користи се ултразвучни детектор типа А дисплеја (А скенирање). Користи карактеристике рефлексије ултразвука. На флуоресцентном екрану, вертикалне координате представљају опсег рефлексивног еха, а хоризонтална координата представља време ширења еха рефлексије. Одредите величину и локацију дефекта према амплитуди и времену дефектног рефлексијског таласа. То је рефлексни талас на површини радног предмета, Ф је талас дефекта, а Б је доњи рефлексни талас.
Аутоматски систем сонде састоји се од ултразвучног детектора. Цео систем се састоји од ултразвучног детектора, транспортних возила и агенција за праћење завара. Ултразвучни детектор се користи за детекцију шавова заваривања. Овде се нагибне сонде распоређене дуж обима кружног облика користе за откривање недостатака у завару, као што су рупе, пукотине, остаци, непотпуна дубина и неполиране платформе. Транспортна возила се користе за мобилне. За челичне цеви, током испитивања, челична цев се поставља на транспортно возило и шаље на дно система за праћење заваривања. Аутомобил се креће напред док окреће челичну цев. Ова два кретања су комбинована у спирално кретање челичне цеви. У идеалном случају, довод и ротација челичне цеви морају бити стриктно синхронизовани. Када је спирални угао завара челичне цеви непромењен, завари су стриктно унутар опсега детекције система за детекцију. Систем за праћење завара је носилац ултразвучног детектора, који се користи за праћење центра завара челичне цеви. Да би се осигурала тачност и поузданост инспекције, систем ултразвучне сонде треба да буде инсталиран на систему за праћење заваривања.
Уместо тога, технологија детекције рендгенских зрака има више предности од горе наведене технологије детекције. Рендгенска опрема може не само да открије невидљиве заварене спојеве различитих цеви за заваривање, већ и да интелигентно анализира резултате испитивања, обезбеђујући ефикасне методе детекције за постизање циљева „прве квалификационе стопе“ и „нула дефеката“.
Због тога људи често користе рендгенску опрему за тестирање. Користи рендгенске зраке да продре у непрозирне материјале како би формирао јасну видљиву перспективу како би се проверио квалитет заваривања.
За производе који се не могу проверити визуелном инспекцијом, користите рендгенску опрему за продирање у материјале различите густине да бисте приказали унутрашњу структуру мереног објекта тако да се објекат може посматрати без оштећења објекта. Тестирајте проблематичну област унутар објекта. Тренутно, предмети инспекције који користе рендгенску опрему углавном укључују: инспекцију кварова у паковању ИЦ, лошег или моста и слагалице, СМТ преглед лемних спојева, провере које се могу појавити у различитим повезаним кабловима и интегритет материјала за лемљење.
